Строим домашнюю сеть

Не секрет, что при строительстве и ремонте офисов про слаботочную сеть (компьютерная, телефонная сеть, охранная сигнализация, видеонаблюдение) зачастую вспоминают в самую последнюю очередь – практически на этапе чистовой отделки или даже после ее завершения.
«Слаботочка» – пятое колесо в телеге, «запаска», без которой немыслим современный бизнес, но про которую заказчики и даже строители вспоминают почему-то чуть не в самую последнюю очередь -это я точно усвоил по опыту своей предыдущей работы «айтишника, ответственного за всё, что втыкается в розетку» ;).

Тем более об этом мало кто задумывается, строя загородный дом или затевая ремонт в квартире – но я-то тёртый калач, не один пуд соли съевший на переездах и открытии новых офисов – так думал я, когда мы с женой в 2009 году приобрели дом с черновой отделкой и в полный рост встала перспектива его чистовой отделки.

Поскольку на разных этапах моей карьеры мне доводилось собственными руками выполнять практически все этапы проектирования, построения, монтажа, запуска и эксплуатации структурированных кабельных систем (СКС), то и тендер на выбор подрядчика прошел просто: раз всю работу я способен выполнить сам – к чему мне вообще какой-то подрядчик? ;)
«Хочешь сделать как лучше – сделай работу сам», заодно и узнаю, из какого места руки растут ;)

Однако на деле оказалось, что домашняя сеть – это не совсем та сеть, которую мне не один раз приходилось проектировать, строить, заказывать на стороне или принимать в эксплуатацию, да и список требований к ней слегка озадачил, когда я вплотную занялся обдумыванием этого вопроса.

Конечно, основные принципы остались те же, что и для сети офисов – но выяснился ряд нюансов, над разрешением которых пришлось пошевелить мозгами, перелопатить кучу форумов в интернете и завалить «глупыми» вопросами знакомых сисадминов и менеджеров компьютерных салонов ;).

Не скажу, что всё задуманное тогда уже воплощено в жизнь сейчас – но основной фундамент заложен, и существенная часть сети уже давно и успешно эксплуатируется.

Мне почему-то показалось, что мой тернистый путь может быть небезынтересен другим – ведь, как гласит известная пословица, «ремонт можно только начать…» ;) – стало быть, кто-то из читающих это наверняка или начинает, или только планирует ремонт, а, возможно, даже находится в процессе означенного действа ;).


Вопрос первый – а зачем вообще дома СКС?

Для меня ответ очевиден – современное жилище уже напичкано всякой «умной» техникой, и с каждым днём её количество растет, как растет и наша зависимость от нее, и от этого никуда не деться.

Еще совсем недавно вся «слаботочка» жилища состояла из «лапши» к радиотрансляционной точке, коаксиала от телевизора к коллективной антенне, и для самых везучих - еще и пары метров той же «лапши» от входной двери до телефона на тумбочке в прихожей. Всё!

Что же мы имеем сейчас в стандартном современном жилище?

  • Компьютер (скорее всего, даже не один);

  • Телевизор (скорее всего, не один);

  • Проводной Интернет от провайдера домовых сетей;

  • Кабельное или спутниковое телевидение;

  • Телефон (тоже, скорее всего, не один);

  • Домофон/видеодомофон;

  • Сигнализация (охранная, пожарная);

  • Смартфоны, планшеты, букридеры;

  • "Умные" счетчики систем АСКУЭ;

  • наверняка я еще что-то упустил ;) …


При этом современные телевизоры, телевизионные приставки set-top-box кабельных и спутниковых сетей, и даже отдельные бытовые приборы (например, некоторые холодильники) уже вовсю выпускаются с Ethernet-портами, а дети с младенчества не могут жить без Интернета.

Соответственно, всё это «добро» требуется не только подключить к источнику электроэнергии (благо строители уже в курсе, что одной розетки на комнату – это катастрофически мало), но и соединить между собой.

Какой же выход, что бы дом со временем не превратился в паутину проводов? Правильно, строить домашнюю СКС еще на этапе ремонта!

Вопрос второй – а зачем вообще провода, если есть Wi-Fi?

Конечно, есть.

Он имеет полное право на существование, очень удобен, поскольку не нужны провода.
Более того – в отдельных случаях ему практически нет альтернатив.

Однако есть несколько НО: ·

  • Wi-Fi тем капризней, чем выше требуется скорость передачи данных: если вас устроит скорость стандарта 802.11b/g – это одно, если же требуется более высокая скорость - (стандарт 802.11n) – то и влияние стен/перегородок/перекрытий/перекрестных помех/соседних Wi-Fi точек выше, и тем меньше радиус устойчивого соединения. ·

  • Если в радиусе действия вашей Wi-Fi-точки имеется несколько соседских (что вовсе не исключено в многоквартирных домах и даже в коттеджных посёлках), вам, возможно, придется устроить «танцы с бубнами» для подбора незанятых уже соседями и достаточно отдаленных по диапазону частотных каналов. Для точек стандарта 802.11n рекомендуется выбирать каналы, отличающиеся на 5 диапазонов от уже работающих (для уменьшения взаимовлияния). При наличии нескольких соседей это может отнять немало времени и нервов и вовсе не гарантирует отличный результат.

  • Wi-Fi сети небезопасны с точки зрения несанкционированных подключений – что бы не платить за трафик, потребленный соседями-хакерами, придется использовать шифрование и длиннющие «бессмысленные» пароли.

  • При наличии радионепрозрачных перегородок и/или сильных помех придется использовать несколько точек доступа и/или использовать репитеры – что, во-первых, удорожает стоимость активного оборудования, а во-вторых – соединять между собой эти точки, а также подключать их к сети Интернет-провайдера лучше всего опять-таки при помощи кабеля, и мы снова возвращаемся к необходимости построения квартирной (домовой) сети.

  • Кто б что не говорил, а Wi-Fi создаёт электромагнитные поля, да еще достаточной напряженности, особенно вблизи антенн – к чему вам лишнее облучение?


При этом наличие проводной СКС никоим образом не отменяет необходимости Wi-Fi, а только удачно его дополняет – для подключения планшетов и ноутбуков по-прежнему нет ничего удобней Wi-Fi, при этом сужение «простреливаемой» Wi-Fi площади позволит сэкономить на оборудовании, уменьшить мощность излучения Wi-Fi -точек до разумно-достаточных пределов и снизить риски несанкционированных подключений (за счет ограничения зоны охвата Wi-Fi пределами вашей собственности).

Вопрос третий – почему СКС, а не просто компьютерная, телефонная, телевизионная разводка и сигнализация?

Для того, что бы в дальнейшем (как минимум – до следующего ремонта, а это обычно несколько лет) была возможность что-то поменять, добавить, заменить, перенастроить. В том числе – за счет перераспределения ресурсов или замены одних на другие.

Техника не стоит на месте!
СКС, используя для всех слаботочных приложений единую унифицированную кабельную структуру, позволяет, при необходимости, например, подключить вместо датчика сигнализации по тем же самым проводам – вебкамеру, а вместо телефона – компьютер. Кроме того, инфраструктуру СКС можно использовать при построении «умного дома» - единой системы автоматического управления домашними сервисами с возможностью удаленного мониторинга.

Теперь от общих рассуждений перейдем к конкретике.

Определяемся с задачами

Основные задачи, которые я хотел решить при помощи моей СКС:

  • Организовать домашнюю локальную вычислительную сеть с внутренним адресным пространством и шлюзом в сеть Интернет (через 3G или 4G);

  • Обеспечить возможность доступа по сети к медиасерверу, сетевому хранилищу, сетевым принтерам и другим разделяемым ресурсам, размещаемым в отдельно выделенном помещении или распределенным по дому;

  • Обеспечить возможность подключения компьютеров к локальной сети в каждой из комнат;

  • Обеспечить возможность подключения телевизоров (в перспективе – также в каждой из комнат) к наружной эфирной и спутниковой антеннам, а также к компьютерной сети с медиа-сервером и выходом в Интернет;

  • При необходимости - обеспечить возможность установки в любой из комнат проводных телефонов;

  • Обеспечить возможность установки датчиков объема, контактных и акустических датчиков охранной сигнализации, независимо друг от друга, с коммутацией в единой точке, с возможностью как объединения этих датчиков в шлейфы в произвольном порядке, так и простой переконфигурации всей системы в дальнейшем;

  • Обеспечить возможность подключения IP-видеокамер для создания системы видеонаблюдения;

  • Обеспечить возможность связать между собой Wi-Fi- точки и/или Wi-Fi- репитеры, если их понадобится несколько;

  • Обеспечить возможность подключения любых устройств с портами Ethernet, которые могут появиться в будущем.


Планируем

Для реализации этих задач планировалось:

  • Построить СКС категории 5e, обеспечивающую скорость передачи данных до 100 Мбит/с (при использовании 2 пар в 4-парном кабеле) и до 1000 Мбит/с (при использовании всех 4 пар);

  • В качестве основного кабеля для вертикальной и горизонтальной проводки использовать 4-х парный UTP-кабель категории 5e;



  • В качестве основных настенных розеток использовать розетки RJ-45 не ниже категории 5e;

  • Патч-корды, патч-панели, розетки – соответственно, не ниже категории 5e;

  • Предполагалось в каждую комнату завести как минимум по два 4-хпарных кабеля. Один - под установку датчиков сигнализации, и потому он должен выходить в местах их потенциальной установки, второй – для компьютерной сети, с выходом в одном блоке с силовой розеткой. В коридорах и у входных дверей – соответственно, также выходы под датчики сигнализации и/или вебкамеры;

  • Проводку сделать скрытой, по возможности, независимой от трасс силовой электросети. Вариант прокладки кабелей в коробах и/или в плинтусах с кабель-каналами рассматривался только как запасной, при появлении в будущем новых, неучтенных в процессе начального проектирования, потребностей.

  • Всю систему построить по схеме «звезда», лучи должны сходиться в одной выбранной узловой точке.


Закупаем

Что мне понадобилось приобрести:

Для коммутации и последующей установки активного оборудования:

  • настенный телекоммуникационный 19” шкаф. Я купил высотой в 6U, теперь думаю – надо было брать больший;




  • 19” кросс-панель 110 стандарта на 24 порта высотой 1U;



  • 19” блок силовых (220В) розеток (для подключения активного оборудования внутри шкафа) ;

  • несколько десятков разъемов RJ-45 для оконечивания кабелей;



  • 1000-футовую (305 метров) катушку 4-х парного кабеля UTP категории 5e (не хватило, в процессе монтажа пришлось докупать еще одну ;));


Поскольку все выключатели и розетки хотелось видеть в едином стиле, розетки с разъемами RJ-45 пришлось искать в линейках тех производителей, которые, с одной стороны, удовлетворяли бы мои эстетические запросы, с другой - имели в линейке модули выключателей, переключателей, силовые (с заземлением и без), компьютерные, телефонные и TV/SAT разъемы.
От систем Legrand при всех их безусловных плюсах пришлось отказаться из-за непомерной цены (помноженная на необходимое количество оборудования, она меня очень огорчила ;)), и в качестве основной была выбрана линейка Lezard.

  • Соответственно, было приобретено необходимое количество (по числу точек подключения в комнатах) розеточных модулей RJ-45;



Для штробления штукатурки в Leroy-Merlin были приобретены

  • самая дешевая УШМ («болгарка») китайского производства за 199 руб (оправдала себя на все 100%, жива до сих пор),

  • защитные очки,

  • респираторы

  • перчатки;

Для разделки кабелей:

  • инструмент для заделки UTP со 110 ножом;


  • клещи для обжима разъемов RJ-45;




  • У коллег-сетевиков одолжен кабель-тестер для Ethernet – эта штука здорово экономит время, повышает качество работы и гарантирует отсутствие геморроя в будущем;



Ударная дрель и коронка для вырезки стен под подрозетники у меня уже были.

Рисуем схему

Следующий вопрос, который пришлось решать – это продумывание мест для установки розеток, выходов под сигнализацию и размещения настенного 19” шкафа.

При всей кажущейся простоте задача на самом деле не тривиальная – необходимо либо сначала достаточно точно распланировать, где и какая будет стоять мебель, на которой будет размещаться подключаемое оборудование, либо сразу предусматривать несколько "запасных" точек подключения для всех возможных вариантов.

С местом для установки коммутационного настенного 19” шкафа еще сложнее – оно должно удовлетворять целому ряду критериев:

  • К нему должен быть относительно удобный для монтажа кабелей и подключения/обслуживания оборудования доступ

  • Он должен располагаться в месте, куда будет возможно свести все трассы кабелей

  • Если в шкаф или рядом с ним планируется устанавливать 4G-Wi-Fi роутер (что логично), место должно обеспечивать возможность, с одной стороны, обеспечить «видимость» ближайшей базовой станции сотового оператора – провайдера 3G/4G – интернета, с другой – обеспечивать достаточный охват помещений дома Wi-Fi-антеннами роутера.

Для обеспечения наилучшего приема 3G/4G-модемом можно использовать как USB-удлинители для подключения мо
дема (в случае, если модем будет установлен внутри помещений), так и внешние 3G/4G-антенны с соответствующими высокочастотными кабелями-фидерами для подключения к модему внешних антенн.

В местах со слабым приемом 3G/4G-сети необходимо предварительно опробовать различные пассивные (параболические отражатели, фазовые решетки) или активные устройства для усиления сигнала, и уже в зависимости от результата планировать место размещения антенн, модема и активного оборудования (роутера, концентратора).



С Wi-Fi-антеннами – аналогично, можно использовать либо комплектные антенны роутера (тогда его придется устанавливать вне шкафа, что б не экранировался сигнал), либо отдельные антенны и фидеры – это удорожает решение, но дает возможность не привязывать место установки шкафа к позиции антенн.

В моём случае удобным для размещения шкафа оказался тупичок в коридоре мансардного этажа рядом с окном, «смотрящим» на БС оператора – тем самым обеспечивался как стабильный прием 4G модемом, установленным на подоконнике, так и достаточный охват Wi-Fi штатными антеннами роутера, закрепленного на боковой стенке 19” шкафа – мощности сигнала хватает для охвата мансардного этажа и всего участка на улице.

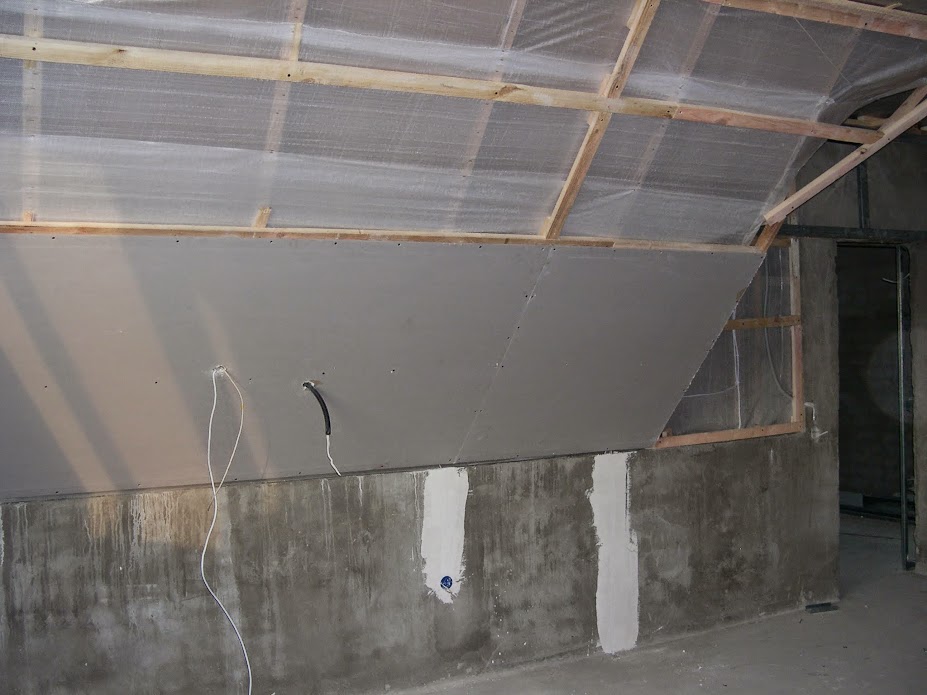

Закладываем кабель

После составления плана (можно на бумаге, можно в голове ;)) и разметки мелом по стенам мест установки розеток и трасс кабельных линий собственно прокладка ничего особенного не представляла – под розетки коронкой сверлились отверстия, в них вмазывались стандартные электроустановочные коробки-подрозетники, УШМкой прорезались штробы.

После прокладки кабеля и фиксации его в штробах при помощи хомутов штробы замазывались гипсом. Единственный минус штробления – это чрезвычайно пыльный процесс, и возможен только на этапе ремонта.

Очевидный плюс прокладки кабелей в штробах – трасса по окончании ремонта совершенно не видна. Как следствие – вешая впоследствии что-либо на стену, вы рискуете повредить проводку ;).

  • Совет 1: Фотографируйте трассы кабелей после прокладки кабеля, но до замазывания штроб – это проще, чем рисовать и привязывать схемы, и отражает все реальные технологические нюансы, которые могут отсутствовать в схемах (если вы их рисовали). В дальнейшем фотографии не раз пригодятся.

  • Совет 2: При фотографировании для масштаба очень полезно помещать в кадр рулетку или линейку – причем удобнее всего в направлении привязки к ориентирам (стены, розетки и т.п.)

  • Совет 3: И тем не менее – для гарантии мне таки пришлось позднее купить индукционный индикатор/металлоискатель для поиска проводки, что и вам советую сделать.



Для минимизации объема штробления для прокладки кабелей использовались также технологические потерны, предусмотренные для прокладки отопления/водопровода, а также продольные каналы внутри плит перекрытия и пространство за гипсокартонными листами или подвесным потолком (при их использовании).


При этом удобно закладывать кабель в пластиковых гофрах – при возможности предусмотреть технологический доступ к их концам (в распределительных коробках или подрозетниках) в процессе эксплуатации можно будет заменить кабель или даже протянуть в гофре еще один-два новых.

Разделываем кабели

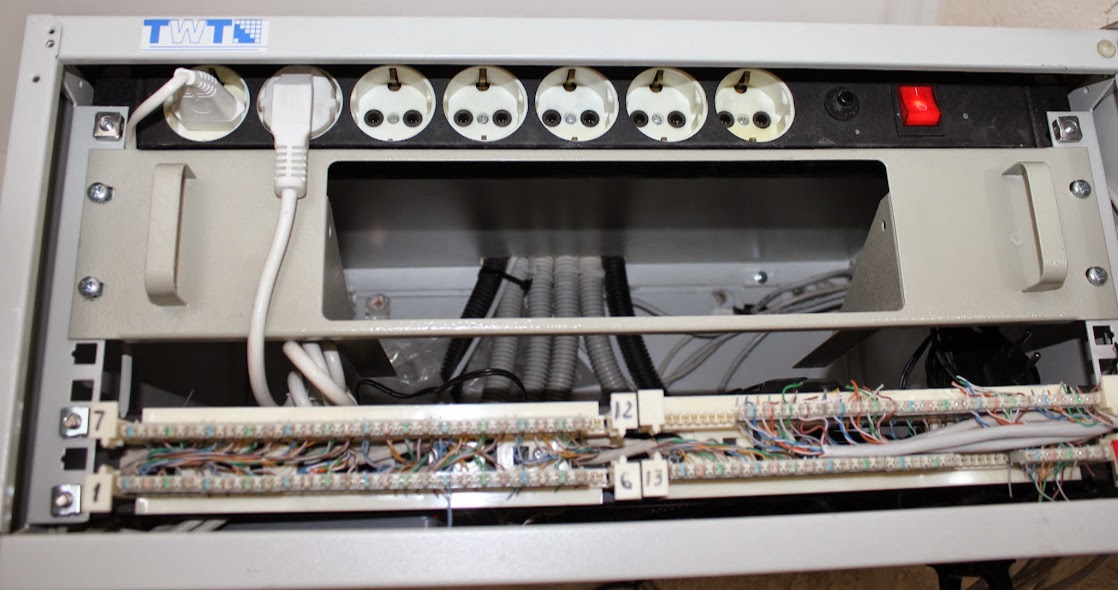

После монтажа всей проводки пришла пора разделки кабелей в 19” шкафу.

Все концы кабелей с одной стороны были разделаны на единой кросс-панели. В дальнейшем на ней коммутировались шлейфы сигнализации и компьютерной сети.


Цветовая схема разделки кабеля указана на упаковке патч-панели:


От использования патч-панели для компьютерной сети решил отказаться, разделывая концы патч-кордов для подключения активного оборудования непосредственно на кроссе – тем самым уменьшил число соединений кабеля на единицу на каждый шлейф.



К шкафу, разумеется, пришлось проложить отдельный электрокабель, выведенный на отдельный автоматический выключатель на щитке. На второй конец кабеля непосредственно в шкафу установил стандартный разъем для подключения UPS, который отрезал от обычного сетевого шнура. Объем шкафа позволяет установить в нем еще и UPS на 600ВА, через который подключается блок силовых розеток в шкафу – тем самым обеспечивается независимость активного сетевого оборудования от наличия напряжения в электросети. При этом вместо отрезанной сетевой вилки на кабель блока розеток установил ответную часть стандартного разъема для подключения UPS – тем самым блок розеток можно включать в сеть либо через UPS, либо напрямую.
Патч-корды со стороны подключения к роутеру обжал разъемами RJ-45 уже упоминавшимися клещами:



Выбираем активное оборудование и подключаемся к Интернету

Наконец, все кабельные работы завершены, и настала пора задуматься об активном оборудовании. К этому времени в списке потенциальных клиентов домашней локалки числились пара ноутбуков (мой и жены), компьютер дочери и SMART-телевизор Samsung. Вспомнил еще и о старом компьютере дочери, образовавшемся после апгрейда - сразу возникла мысль сделать из него медиасервер. Позже в качестве активных клиентов домашней сети добавились планшет, пара IP-камер, смартфоны и еще один телевизор.

Дело осложнялось тем, что есть еще на планете места, куда не дошел проводной Интернет - и именно в этом месте мне и хотелось его получать и раздавать по сети. ;)

С получением особых проблем не было – уже больше двух лет я пользовался 3G-модемом от Мегафона, однако уровень сигнала и скорость довольно сильно «плавали» в зависимости от конкретного места размещения модема.

Поскольку выбор места под настенный шкаф еще на этапе проектирования предусматривал наилучшую радиовидимость БС сотового оператора, было решено искать 3G/Wi-Fi/Ethernet роутер. После долгих раздумий и «курения» тематических форумов был выбран Интернет-центр ZyXEL Keenetic Giga, имеющий «на борту» 2 USB-разъема и поддержку довольно широкого спектра USB-3G модемов, в числе которых нашелся как мой старенький мегафоновский Huawei, так и 4G на будущее.

Поддержка Gigabit Ethernet , внешних USB HDD и USB-принтеров с возможностью доступа к ним по ЛВС, DLNA, а также встроенный Torrent-клиент оказались приятным бонусом.

Схема позаимствована из «Руководства пользователя» Интернет-центра ZyXEL Keenetic Giga:



Настраиваем

Опыт использования мной ранее для шаринга доступа к сети FTTb «Билайн» роутера D-Link DIR-400 подготовил к тому, что с первой попытки ничего не получится – и тут я почти оказался прав.
«Почти» - потому, что воткнутый в USB-порт 3G-модем хоть и сразу обнаружился «кинетиком», и даже начал предпринимать вялые попытки соединения с 3G сетью Мегафона, однако установившееся было соединение постоянно рвалось и, кроме индикации на модеме и роутере соединения, никаких признаков Интернета в локальной сети выявлено не было.

Проблем оказалось сразу несколько, и на их решение ушло вечеров десять «курения» форумов, анализа прочтенного и попыток заставить «железку» работать как надо опытным путём ;).

Итак, оказалось, что:

  1. Модем при помощи специально обученной утилиты нужно было перевести из режима “flash-card & modem” в режим “modem only”. После перевода модем начал активнее инициализироваться, стабильно опознаваться роутером и даже соединяться с сетью, однако работал только ping с самого роутера. Попытки с компьютера в сети обратиться к веб-узлу практически сразу или «вешали» роутер, или приводили к потере соединения.

  2. Напряжение в нашей электросети несколько ниже номинала, а базовая станция (БС) оператора достаточно далеко от нашего дома, и модему при попытке скачивания трафика элементарно не хватало мощности питания по шине USB, из-за чего проседало напряжение на роутере, что приводило к  «зависанию» роутера и потере соединения. Проблема решилась подключением USB-модема через USB-HUB с независимым блоком питания, гальванически развязанным от шины данных роутера.

  3. Выяснилось, что работающие рядом с 3G-модемом Wi-Fi-антенны роутера вносят существенные радиопомехи друг другу, что снижает скорость раздачи интернет-трафика. Поэтому модем необходимо подключать обязательно через USB-удлинитель.


При этом желательно пристроить модем подальше от роутера и повыше, обеспечив ему наилучшую видимость базовой станции.
Эксперименты с разными USB-удлинителями дали однозначный результат – длина обычного дешевого удлинителя ограничивалась примерно метром, более длинный кабель модем «не видел». Однако, поискав те же самые удлинители в более высоком ценовом сегменте, остановился на 5-метровом от Belkin – и, что интересно, он работал! Видимо, дешевые удлинители недостаточно хорошо экранированы, и «забиваются» наводками от Wi-Fi- излучателей роутера.

Для установки модема на подоконнике приобрел для него еще и пассивный отражатель (на фото).

Пока я бился с 3G, к нам в «деревню» пришел 4G от «Мегафона», и после проверки на сайте ZyXEL возможности поддержки мегафоновских 4G-модемов было решено переходить на 4G.

Купил 4G –модем от Мегафона и уже упоминавшийся пятиметровый USB-удлинитель от Belkin, перепрошил свой Keenetic Giga на последнюю стабильную версию прошивки, подключил – и внезапно все заработало ;)).
Сам роутер пристроил на боковой поверхности коммутационного шкафа - для обеспечения минимального экранирования втроенных Wi-Fi-антенн:


Соединение стабильно, не рвется, держится сутками, переподключается при обрыве само, скорость выдает от 1.5 Мбит/с до 15 Мбит/с (в зависимости от загрузки сети оператора по времени суток) - что еще надо? ;)



Что в итоге?

Какие же сервисы в конечном итоге мне удалось получить?

  • Интернет на всех компьютерах в домашней локальной сети, как в её кабельном сегменте, так и в беспроводной по Wi-Fi, в том числе (приятный бонус для лета ) – и во дворе ;);

  • Возможность просмотра/прослушивания медиаконтента (фильмы/музыка/фото), хранящегося на любом из компьютеров (или даже планшете) в домашней сети, на экране телевизора через Ethernet по DLNA.

  • Для этого использую ПО AllShare от Samsung, при помощи которого на компьютерах поднимается медиасервер (доступны версии для Windows и Android), раздающий в сеть контент, для воспроизведения контента используется встроенный в телевизор медиаплеер.

  • Скорость доступа в Интернет достаточна для просмотра потокового видео хоть с телевизора через проводную сеть, хоть с планшета/смартфона по Wi-Fi . Конечно, иногда при просмотре HD-контента случаются «тормоза» - но случается это достаточно редко.

  • Доступ по домашней сети к IP-видеокамерам D-LINK DCS-930L – с их помощью можно наблюдать за домашними питомцами, чадами и домочадцами с ноутбука, планшета или смартфона как внутри домашней сети, так и (в планах) - извне.

  • Обычные плюсы одноранговой сети – шаринг папок, сетевые принтеры, файловая «помойка» на постоянно работающем домашнем сервере из старого компьютера.

  • Система датчиков охранной сигнализации связана в единую сеть, с возможностью коммутации/перекоммутации в единой точке – коммутационном шкафу

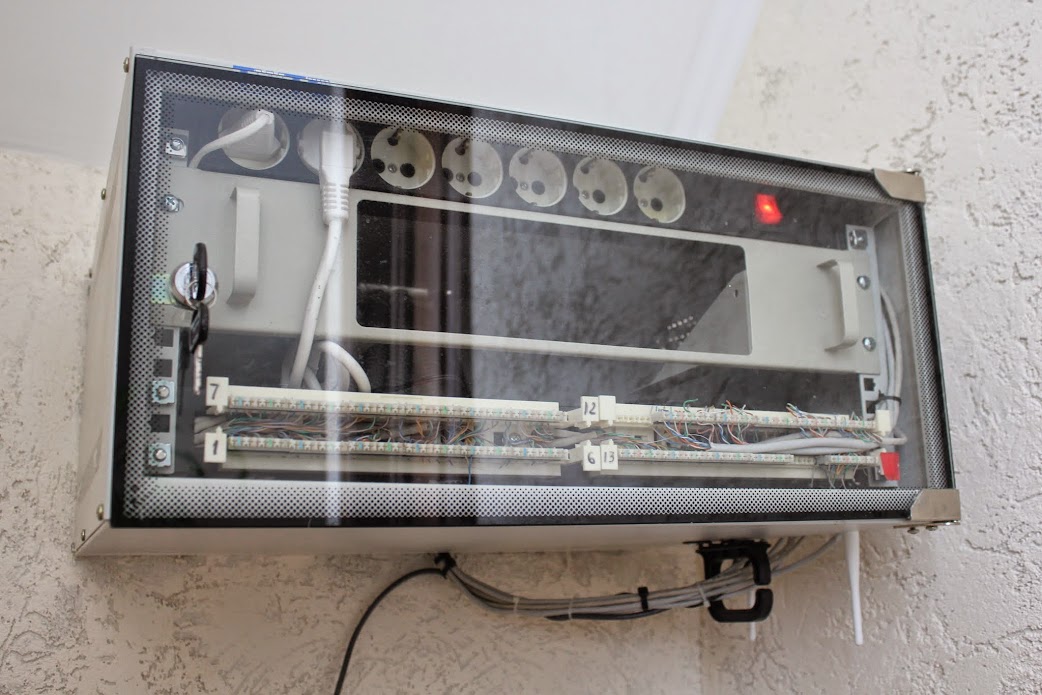

Общий вид 19" настенного шкафа и роутера:
Уходящий вниз кабель - это USB-удлинитель, идущий к модему на окне, в кабель-скобе - патч-корды, идущие к портам роутера на стенке шкафа, все остальные кабели, идущие на кросс-панель, скрыты в стенах.

Что еще можно добавить?

  • универсальный спутниковый ресивер, поддерживающий разные системы кодирования телесигнала и раздачу видеоконтента в домашнюю сеть по DLNA;

  • возможность доступа в свою «домашнюю» сеть извне через Интернет – для этого потребуется настроить сервис динамического DNS (dynamic DNS);

  • различные исполнительные устройства и/или датчики с управлением по Ethernet (например, дистанционное управление отоплением и/или освещением) для построения систем «умный дом»;

  • NAS - Network Attached Storage, сетевое дисковое хранилище.


Советы бывалого

Естественно, всего предусмотреть невозможно, и за прошедшее время, ушедшее на строительство и развёртывание моей домашней ЛВС, выявились и просчеты.

Исходя из уже выявленных и прогнозируемых проблем, постараюсь дать тем, кто, возможно, последует моему примеру, несколько советов:

  1. Кабеля никогда не бывает много. Получившихся у меня 2-3 портов на комнату оказалось мало. Где-то выручает Wi-Fi, где-то все-таки надо было прокладывать по 2-3 кабеля «про запас».

  2. Портов тоже никогда не бывает много ;). 5 портов роутера Keenetic Giga уже все забиты, развиваться некуда ;). Но тут все проще – активное оборудование нарастить гораздо проще и безболезненней, чем менять кабельную систему. Меня выручил еще один роутер - D-Link DIR-400, настроенный как Wi-Fi-точка – помимо Wi-Fi, у него есть еще 4 проводных порта Ethernet.

  3. Пропускной способности сети никогда не бывает много. Пять с лишним лет назад, когда я начинал проектирование, мне казалось, что 100 Мегабит/с – «выше крыши» для дома, и чем и когда я смогу их загрузить? ;). Сейчас мне не кажется странной и цифра в 1 Гбит/с – хорошо, послушался знакомого менеджера компьютерного салона и таки не стал экономить на кабеле ;). Зато можно смотреть по сети 3D-контент, не мешая домашним гонять по сети что-то своё, да и копировать по сети «фильму» объемом в несколько гигабайт стало вполне комфортно ;).

  4. При выборе места установки внешних антенн учитывайте как существующую, так и потенциальную застройку - отчасти поэтому я остановился на пассивном комнатном отражателе для установки 4G-модема на подоконнике, а не повесил внешнюю 4G-антенну.

  5. Под потенциальные места установки телевизоров (да и не телевизоры это уже, по большому счету ;)) необходимо прокладывать сразу как минимум по 3 кабеля – коаксиальный под антенну, UTP под компьютерную сеть и силовой под 220 Вольт. При этом нужно помнить, что помимо телевизора там же может размещаться и еще какое-либо устройство – set-top-box кабельного, спутникового или эфирного TV (привет телевизионщикам, выбравшим стандарт DVB2), медиаплеер, ноутбук (наличие в телевизоре VGA и DVI входов как бы намекают ;)) или даже видеомагнитофон (!?), которым также может потребоваться антенное подключение, компьютерный порт RJ-45 и питание, и если с питанием проблему можно решить просто (установив несколько розеток или тройник), то с компьютерной сетью и эфирным/спутниковым антенным подключением не все так просто – просто разветвитель там не поставишь, и желательно проложить отдельный кабель.

  6. Не экономьте на кабеле – скорости и частоты растут быстро, переделать потом выйдет дороже или невозможно.

  7. Если планируется домашний кинотеатр и многоканальный звук – провода для подключения акустики (фронтальной, тыловой, сабвуфера) можно и нужно проложить заранее. Я вот поленился – и теперь придётся тащить через подвал или по плинтусу.

  8. Пластиковый плинтус выглядит немного хуже деревянного, зато его можно выбрать с внутренним кабель-каналом – не пренебрегайте этим, пригодится.

  9. Логично рядом с портом Ethernet-сети размещать еще и силовую розетку (если не 2). То же относится и к кабелям, планируемым под датчики сигнализации/вебкамеры – низковольтное питание по UTP подавать можно, но потери будут большие (мало сечение кабеля), а использование PoE (Power over Ethernet ) потребует закупки инжекторов питания.
